VSX-HT™ - Саморегулирующийся нагревательный кабель Thermon

• ОСОБЕННОСТИ

Высокопроизводительные саморегулирующиеся нагревательные кабели VSX-HT предназначены специально для поддержания рабочей температуры и защиты от замерзания в средах, где требуется высокая температура поддержания или воздействие высоких температур. Нагревательный кабель VSX-HT выдерживает воздействие температуры, соответствующей температуре продувки паром.

Выходная мощность кабеля VSX-HT может иметь разные показатели в зависимости от температуры окружающей среды: при повышении температуры окружающей среды выходная мощность понижается. Эта особенность позволяет осуществлять монтаж кабеля внахлест, не подвергая его риску повреждения при нарушении температурного режима.

Кабели VSX-HT сертифицированы для применения в обычных (не отнесенных к какой-либо категории) зонах и в потенциально взрывоопасных средах в соответствии с директивой ATEX и системой сертификации IEC Ex.

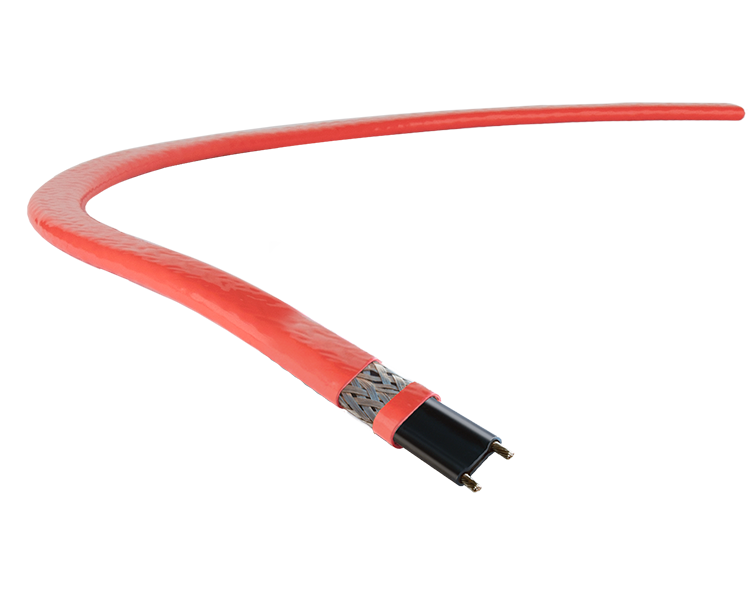

• КОНСТРУКЦИЯ

1. Никелированные медные шины (2,1 мм 2).
2. Полупроводящая нагревательная матрица и фторполимерная диэлектрическая изоляция.
3. Никелированная медная оплетка.
4. Фторполимерная оболочка обеспечивает дополнительную защиту кабеля и оплетки в условиях воздействия на них химикатов или веществ, вызывающих коррозию.

• ХАРАКТЕРИСТИКИ

Удельная мощность......................................................................................15, 32, 48, 64 Вт/м при 10 °C

Номинальное напряжение питания¹ ...........................................................................230 В перем. тока

Максимальная температура поддержания ................................................................................... 200 °C

Максимальная температура воздействия

            Периодическое воздействие, питание включено или выключено................................... 250 °C

Минимальная температура монтажа..............................................................................................-60 °C

Минимальный радиус изгиба

            при -15 °C...............................................................................................................................10 мм

            при -60 °C ..............................................................................................................................32 мм

Температурный класс ²

            15 и 32 Вт/м .................................................................................................................... T3 200 °C

            48 и 64 Вт/м .................................................................................................................... T2 230 °C

            На основе стабилизированной конструкции ³ ...................................................................T2 - T6

• ДИАГРАММА ВЫХОДНОЙ МОЩНОСТИ

Представленная на диаграмме выходная мощность относится к кабелю, установленному на изолированной металлической трубе (с использованием процедур, указанных в стандарте IEC/IEEE 60079-30-1) при рабочем напряжении, указанном ниже. За информацией касательно использования кабеля при других показателях рабочего напряжения обращайтесь в компанию Термон.

• НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ И ТИПЫ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ ¹

Ниже приведены максимальные значения длины цепи для автоматических выключателей, рассчитанных на определенную силу тока. Номинальные характеристики автоматического выключателя и его защита от замыкания на землю должны соответствовать применимым местным требованиям. За информацией касательно проектирования автоматических выключателей и их производительности при других показателях рабочего напряжения обращайтесь в компанию Термон.

Оборудование должно быть оснащено защитой от замыкания на землю для каждой распределительной цепи, обеспечивающей питание электронагревательного оборудования.

Примечание

1. Максимальные значения длины цепи приведены здесь, исходя из показателей тока мгновенного срабатывания согласно документу IEC 60898 при указанной пусковой температуре и при температуре поддержания 10  °C. За информацией касательно максимальной длины цепи при других показателях тока срабатывания обращайтесь в компанию Термон.
2. Поскольку нагревательная система, как правило, используется для обеспечения требуемой температуры поддержания для содержимого трубы, питание кабеля может происходить при более низких температурах. За информацией касательно проектирования систем электрообогрева при более низкой пусковой температуре обращайтесь в компанию Термон.
3. Максимальная длина цепи указана для одного непрерывного сегмента кабеля, а не для взятых вместе сегментов кабеля. Чтобы узнать токовую нагрузку сегментов кабеля, воспользуйтесь программой для проектирования CompuTrace® или обратитесь в компанию Термон.
