BSX™ - Саморегулирующийся нагревательный кабель Thermon

• ОСОБЕННОСТИ

Саморегулирующиеся нагревательные кабели BSX обеспечивают защиту от замерзания и поддержание температуры в металлических и неметаллических трубопроводах, резервуарах и оборудовании.

Выходная мощность кабеля BSX варьируется в зависимости от окружающих условий на протяжении всей длины цепи. Всякий раз, когда теплопотери изолированных труб, резервуаров или оборудования возрастают (по мере понижения температуры окружающей среды), повышается выходная мощность кабеля. И наоборот, если теплопотери уменьшаются (по мере повышения температуры окружающей среды или прохождения продукта), выходная мощность кабеля понижается. Такое саморегулирование позволяет осуществлять монтаж кабеля BSX внахлест, не подвергая его риску повреждения при нарушении температурного режима.

Кабели BSX сертифицированы для применения в обычных (не отнесенных к какой-либо категории) зонах и в потенциально взрывоопасных средах в соответствии с директивой ATEX и системой сертификации IECEx.

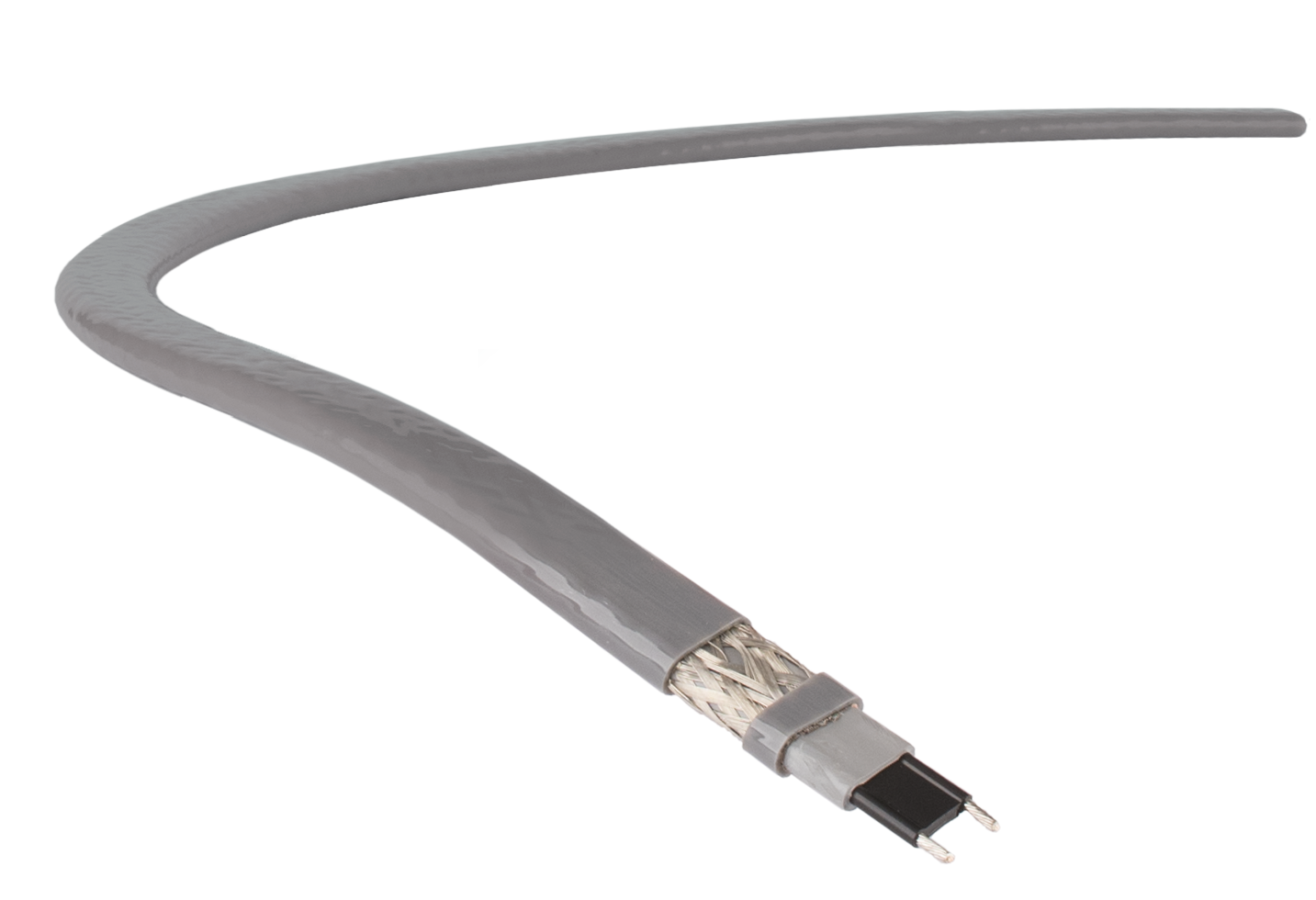

• КОНСТРУКЦИЯ

1. Никелированные медные шины (1,3 мм ²).
2. Полупроводящая матрица нагревания излучением со сшитой изоляцией.
3. Диэлектрическая сшитая изоляция для нагревания излучением.
4. Оплетка из луженой меди.
5. Полиолефиновая оболочка обеспечивает дополнительную защиту кабеля и оплетки в условиях воздействия на них неорганических химикатов на водной основе.
6. FOJ — фторполимерная оболочка на оплетке из луженой меди обеспечивает дополнительную защиту кабеля и оплетки в условиях воздействия на них органических химикатов или веществ, вызывающих коррозию.

• ХАРАКТЕРИСТИКИ

Удельная мощность....................................................9, 15, 25, 32 Вт/м при 10 °C

Номинальное напряжение питания¹ .......................................230 В перем. тока

Максимальная температура поддержания...................................................65 °C

Максимальная температура непрерывного воздействия

            Питание выключено............................................................................85 °C

Минимальная температура монтажа...........................................................-60 °C

Минимальный радиус изгиба

            при -15 °C............................................................................................10 мм

            при -60 °C ...........................................................................................32 мм

Температурный класс ²

            9, 15, 25 Вт/м ..................................................................................T6 85 °C

            32 Вт/м...........................................................................................T5 100 °C

            На основе стабилизированной конструкции ³ .............................T6 85 °C

• ДИАГРАММА ВЫХОДНОЙ МОЩНОСТИ

Представленная на диаграмме выходная мощность относится к кабелю, установленному на изолированной металлической трубе (с использованием процедур, указанных в стандарте IEEE 515) при рабочем напряжении, указанном ниже. За информацией касательно использования кабеля при других показателях рабочего напряжения обращайтесь в компанию Термон.

• НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ И ТИПЫ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ ¹

Ниже приведены максимальные значения длины цепи для автоматических выключателей, рассчитанных на определенную силу тока. Номинальные характеристики автоматического выключателя и его защита от замыкания на землю должны соответствовать применимым местным требованиям. За информацией касательно проектирования автоматических выключателей и их производительности при других показателях рабочего напряжения обращайтесь в компанию Термон.

Оборудование должно быть оснащено защитой от замыкания на землю для каждой распределительной цепи, обеспечивающей питание электронагревательного оборудования.

Примечание

1. Максимальные значения длины цепи приведены здесь, исходя из показателей тока мгновенного срабатывания согласно документу IEC 60898 при указанной пусковой температуре и при температуре поддержания 10  °C. За информацией касательно максимальной длины цепи при других показателях тока срабатывания обращайтесь в компанию Термон.
2. Поскольку нагревательная система, как правило, используется для обеспечения требуемой температуры поддержания для содержимого трубы, питание кабеля может происходить при более низких температурах. За информацией касательно проектирования систем электрообогрева при более низкой пусковой температуре обращайтесь в компанию Термон.
3. Максимальная длина цепи указана для одного непрерывного сегмента кабеля, а не для взятых вместе сегментов кабеля. Чтобы узнать токовую нагрузку сегментов кабеля, воспользуйтесь программой для проектирования CompuTrace® или обратитесь в компанию Термон.
