Коробка соединительная для подключения кабелей
управления
|
|
Кабель управления

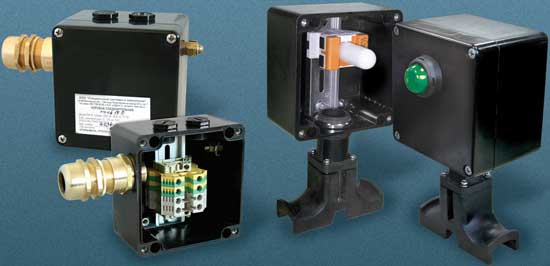

Соединительная коробка РТВ 404
Монтажный провод датчика температуры
Датчик температуры
Защитная трубка
Устройство ввода под теплоизоляцию
|

|
|
 |
Эффективное решение для подключения и ввода под теплоизоляцию кабелей управления
Имеет сертификат соответствия для применения во взрывоопасных зонах
Все необходимые комплектующие входят в состав коробки
|
|
Широкий спектр решаемых задач
Быстрый и простой монтаж
Высокая термостойкость
Не подвергается коррозии |
Описание
Коробка РТВ 404 предназначена для подключения ка белей системы управления электрообогревом. Коробка позволяет выполнить подключение 1 или 2-х кабелей управления, подключение до 3-х датчиков температуры ивывода от 1 до 2-х датчиков температуры. Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозионную стойкость.
|
|
Кабельные вводы коробки предназначены для подключения небронированных кабелей диаметром от 7 до 18 мм и бронированных кабелей диаметром от 12 до 20 мм. Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 0,5 до 2,5 мм².
|
Tехнические характеристики
Климатическое исполнение и категория
размещения по ГОСТ 15150-69 |
|
УХЛ1 |
|
Степень пылевлагозащиты |
|
IP66 |
|
Маркировка взрывозащиты |
|
1Ex e IIC T3...T6 GbX |
|
Температурная группа взрывоопасной зоны |
|
Т6 |
|
Рабочий диапазон температур окружающей cреды |
|
-60...+50 °С |
|
Рабочее напряжение |
|
до 550 В |
|
Рабочий ток |
|
до 21 А |
|
Клеммный набор WDU/Ex |
|
9 модулей 2,5 мм² |
|
Габаритные размеры корпуса |
|
122×120×90 |
|
Вес коробки в максимальной комплектации |
|
1,55 кг |
|
|
|
|
Комплект поставки*
Корпус коробки РТВ 404 |
|
Ввод для бронированного кабеля,
латунь М25Ех
|
|
Ввод для небронированного кабеля,
пластик М25Ех
|
|
Контргайка латунь М25 |
|
Кольцо заземления латунь М25 |
|
Кольцо уплотнительное М25 |
|
Уплотнение GP25 |
|
Заглушка M25 Ex |
|
Уплотнение GSL25 |
|
|
* - Комплектующие и их количество выбираются при заказе (см. ниже).
|

|
Дополнительные изделия (Заказываются отдельно):
Кронштейны РВ, ПЛ РТВ 0606-10 и ПЛ РТВ 0606-20 – для крепления коробки на трубопроводе.
Кронштейны КР1, КР3 - для крепления коробки на близ лежащих металлоконструкциях или резервуаре с помощью сварки.
Хомут металлический PFS/3 – для крепления кронштейна на трубопроводе.
Комплект для заделки нагревательной ленты – выбирается в зависимости от типа применяемой лент
|
|
Информация для заказа
Коробки соединительные РТВ маркируются с указанием количества и типа кабельных вводов для подключения силовых кабелей и саморегулирующихся лент.

|
|
|
Номенклатура
РТВ 404-1Б/0
РТВ 404-2Б/1П
РТВ 404-1Б/2П
РТВ 404-1П/0
РТВ 404-1П/1П
РТВ 404-1П/2П
|
