Коробка соединительная для подключения кабелей
управления
|
|
 Кабель управления

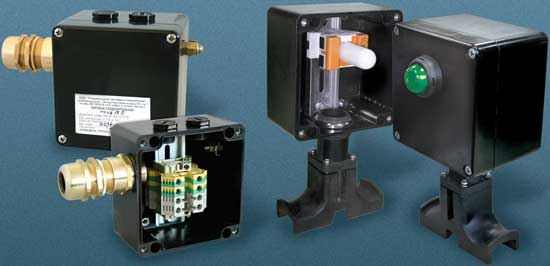

 Соединительная коробка РТВ 403
 Монтажный провод датчика температуры
 Датчик температуры
|
|
|
|
 |
|
 Эффективное решение для подключения и ввода под теплоизоляцию кабелей управления
Имеет сертификат соответствия для применения во взрывоопасных зонах
Все необходимые комплектующие входят в состав коробки
|
|
Широкий спектр решаемых задач
Быстрый и простой монтаж
Высокая термостойкость
Не подвергается коррозии |
|
Описание
Коробка РТВ 403 предназначена для подключения ка белей системы управления электрообогревом. Коробка позволяет выполнить подключение 1 или 2-х кабелей управления, подключение до 3-х датчиков температуры и ввод под изоляцию до 4-х датчиков температуры (1 резервный). Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозионную стойкость.
|
|
Кабельные вводы коробки предназначены для подключения небронированных кабелей диаметром от 7 до 18 мм и бронированных кабелей диаметром от 12 до 20 мм. Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 0,5 до 2,5 мм².
|
|
Tехнические характеристики
Климатическое исполнение и категория
размещения по ГОСТ 15150-69 |
|
УХЛ1 |
|
| Степень пылевлагозащиты |
|
IP66 |
|
| Маркировка взрывозащиты |
|
1Ex e IIC T3...T6 GbX |
|
| Температурная группа взрывоопасной зоны |
|
Т6 |
|
| Рабочий диапазон температур окружающей cреды |
|
-60...+50 °С |
|
| Рабочее напряжение |
|
до 550 В |
|
| Рабочий ток |
|
до 21 А |
|
| Клеммный набор WDU/Ex |
|
9 модулей 2,5 мм² |
|
| Габаритные размеры корпуса |
|
122×120×90 |
|
| Вес коробки в максимальной комплектации |
|
1,55 кг |
|
|
|
|
Комплект поставки*
| Корпус коробки РТВ 401 |
|
|
Ввод для бронированного кабеля,
латунь М25Ех
|
|
|
Ввод для небронированного кабеля,
пластик М25Ех
|
|
| Контргайка латунь М25 |
|
| Кольцо заземления латунь М25 |
|
| Кольцо уплотнительное М25 |
|
| Уплотнение GP25 |
|
| Заглушка M25 Ex |
|
| Уплотнение УВК.0015 |
|
| Заглушка УВК.0016 |
|
| Опора УВК.01.01 |
|
| Пластина УВК.0012 |
|
| Гайка DESTU.002 |
|
| Кольцо прямоугольного сечения |
|
| Винт М5×40 |
|
| Шайба 5 |
|
|
* - Комплектующие и их количество выбираются при заказе (см. ниже).
|
|
|
|
Дополнительные изделия (Заказываются отдельно):
Хомут металлический PFS/3 – для крепления коробки на трубопроводе.
|
|
Информация для заказа
Коробки соединительные РТВ маркируются с указанием количества и типа кабельных вводов для подключения силовых кабелей и саморегулирующихся лент.
|
| |
|
Номенклатура
РТВ 403-1П/0
РТВ 403-2П/0
РТВ 403-1Б/0
РТВ 403-1Б/1Б
|
